Кронштейн В1 -1в (Сайга, Вепрь) 30мм
| Артикул: | m-388 |
| Производитель: | ВОМЗ |
| Страна: | Россия |
| Тип крепления: | Интегрированное боковое крепление |
| Марка оружия: | Сайга |
| Гарантия: | 1 год |
сертифицирован
и возврат

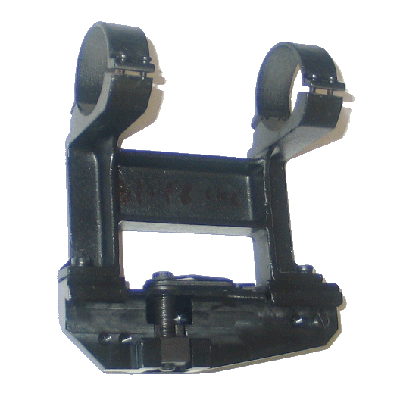

Кронштейн В1 -1в (Без планки, 30мм)
Боковой кронштейн В1 -1в пользуется заслуженной популярностью для установки оптических прицелов с диаметром основной трубы 30 мм на охотничье оружие российского производства марки Сайга, Вепрь. Так же возможна установка на карабины других моделей, оснащенных направляющим типа «ласточкин хвост». Планка «ласточкин хвост» толщиной 7 мм позволяет избежать соприкосновения кронштейна с деревянными и пластиковыми деталями оружия. Основным материалом, из которого изготовлен кронштейн является прочная износостойка сталь способная выдерживать большие нагрузки, создаваемые во время стрельбы.
| Тип кронштейна | Марка прицела | Тип оружия |
| B1-1a | Р 2,5х17; РК 1х22; Р 4х32; РV 2,5-7,5х36; Р 8х56; РV 3-9х36 | СКС |
| В1-1б | Р 2,5х17; РК 1х22; Р 4х32; РV 2,5-7,5х36; РV 3-9х36 / Р 8х56 | "Сайга" / "Сайга", "Тигр" |
| В1-1в | РV 2-10х52 | СКС |
От правильности установки кронштейна на оружие в дальнейшем зависит эффективность стрельбы с оптическим прицелом.
Перед пристрелкой оружия следует проверить надежность крепления прицела и кронштейна.
При переустановке прицела в случае единообразной последовательности крепления прицела в кронштейн можно обойтись без дополнительной пристрелки.
Кронштейн устанавливается на направляющей для крепления оптических прицелов, располагающихся на боковой поверхности ствольной коробки карабина.
Установка кронштейна на оружии, не имеющим такой направляющей, возможна при помощи планки с направляющей типа "ласточкин хвост", входящей в комплект кронштейнов типов В1-1а, В1-1в, В1-2.
Упорный винт предназначен для предотвращения продольного перемещения кронштейна с прицелом вследствие силы отдачи выстрела. При этом для карабина "Сайга" он должен быть установлен в резьбовое отверстие.
Поворотом рычага происходит затяжка кронштейна после его установки на направляющую "ласточкин хвост".
Порядок установки кронштейна.
Рычаг повернуть таким образом, чтобы он располагался перпендикулярно кронштейну;
Надеть кронштейн на направляющую "ласточкин хвост", при этом движение кронштейна должно происходить справа налево до упора винта;
Затянуть кронштейн, повернув рычаг по часовой стрелке до зацепления его с планочкой;
В случае недостаточной затяжки, механизм кронштейна имеет возможность регулировки для выборки зазора между направляющими на карабине и на кронштейне. Для этого необходимо:
После пристрелки для более надежной фиксации кронштейна-переходника желательно произвести его штифтовку входящими в комплект изделия штифтами. Для этого по уже имеющимся отверстиям в кронштейне-переходнике просверлить отверстия ? 3…3,015 мм в корпусе зажима и установить штифты.
